Zařízení obloukového výboje

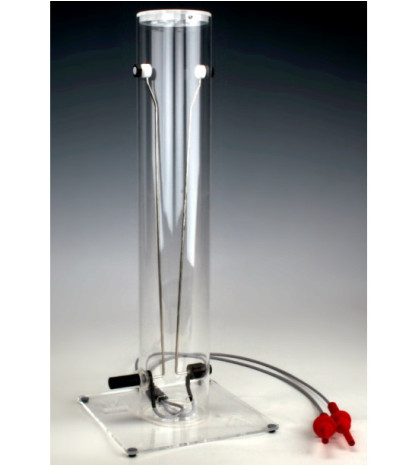

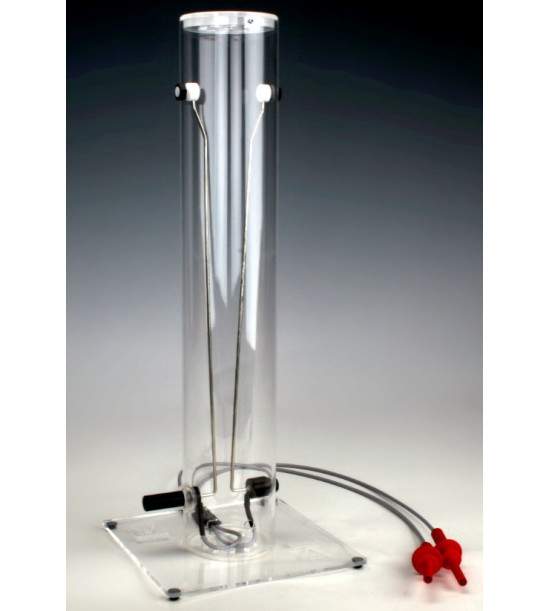

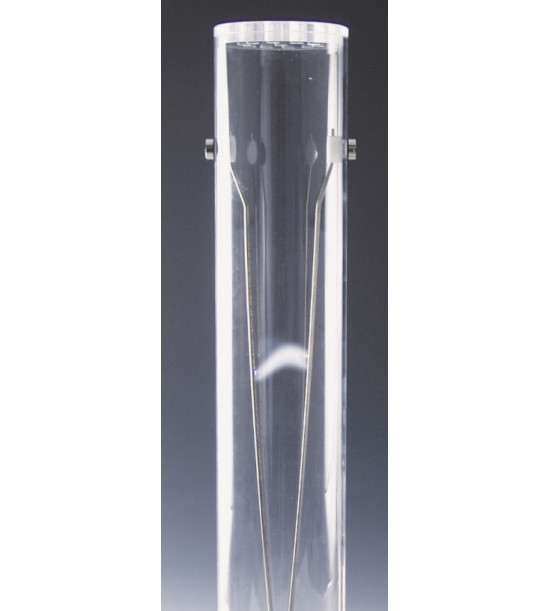

Stoupající elektrický oblouk vznikne v nejužším místě, vlivem ohřevu vzduchu a silovými účinky vlastního magnetického pole je oblouk vytlačován vzhůru a na koncích pak zhasne. Zařízení je v ochranné průhledné trubce, skládá se ze 2 kovových elektrod. Oblouky vznikají v důsledku tepla. Jedna z elektrod je horizontálně nastavitelná pro iniciování elektrického oblouku. Rozměry: trubice: průměr 90 x výška 500 mm. Základní deska: 200 x 200 mm. Nutné příslušenství (není součást dodávky) - U/I jádro a cívky s vlastním napájením. Napájení vysokého napětí: transformátor s primární cívkou se 600 vinutími a sekundární cívkou s 24 000 vinutími dokáže transformovat primární napětí 230 V na sekundární napětí 9,2 kV. Laboratorní vysokonapěťové zdroje jsou obvykle vybaveny omezovačem proudu, který limituje výstupní výkon. Takové zdroje jsou nevhodné pro výrobu silných elektrických oblouků. Doporučujeme následující položky: 459645 Cívka 600 vinutí se síťovou zástrčkou SCHUKO. 459655 Cívka 24000 vinutí s bezpečnostními zdířkami. 459700 U/I jádro s upínacími konzolami.
