Model automobilového osciloskopu
28500069B
Cena na vyžádání Kontaktujte nás

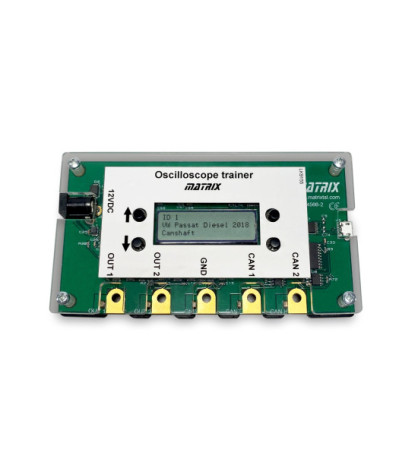

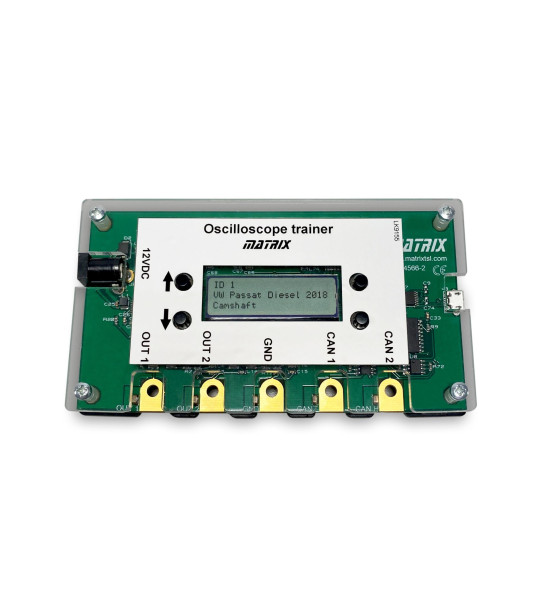

Osciloskopický trenažér LK9155 byl navržen tak, aby poskytoval platformu, na které mohou být automobiloví technici vyškoleni pro používání osciloskopu pro zachycování a diagnostiku automobilových křivek. Jednotka je schopna generovat několik základních průběhů, sinusový, trojúhelníkový, čtvercový, jakož i množství předem zaznamenaných průběhů. Jednotka také generuje signály sběrnice CAN – vysoké a nízké.
Stolová jednotka je napájena z externího 12V napájecího zdroje. Disponuje grafickým LCD displejem a dvěma tlačítky pro výběr signálu NAHORU a DOLŮ nalevo od displeje. Dva další tlačítkové přepínače na pravé straně displeje slouží k podvýběru vlastností průběhu pro
Stolová jednotka je napájena z externího 12V napájecího zdroje. Disponuje grafickým LCD displejem a dvěma tlačítky pro výběr signálu NAHORU a DOLŮ nalevo od displeje. Dva další tlačítkové přepínače na pravé straně displeje slouží k podvýběru vlastností průběhu pro
Dostupnost: Skladem u dodavatele
Klíčové vlastnosti:
K osciloskopovému trenažéru LK9155 se dodává bezplatná sada pracovních listů.
Toto začíná vysvětlením, jak spouštět osciloskop s pravidelnými sinusovými a trojúhelníkovými vlnami a pokrývá základy spouštění.
Studenti pak mohou pracovat na důkladném spouštění s nepravidelnými průběhy a dvěma kanálovými průběhy.
Studenti jsou požádáni, aby si procvičili spuštění osciloskopu s množstvím automobilových křivek a provedli měření z těchto křivek.
Nakonec mají studenti za úkol zachytit signály CAN sběrnice a dekódovat je.
Poskytují se poznámky učitele.
Výstupní signály v době uvolnění jsou:
Výstup 1: Sinusová vlna – proměnlivá frekvence
Výstup 1: Trojúhelníková vlna – proměnlivá frekvence
Out 1: Sinusová vlna, Out 2: nepravidelná opakující se vlna
Out 1: Vačková hřídel
Out 1: Výfukový tlak
Out 1: Tlak paliva
Výstup 1: Regulátor tlaku paliva
Výstup 1: Proud vstřikovače
Výstup 1: Senzor MAF
Výstup 1: Turbo pohon
Out 1: Kliková hřídel
Výstup 1: ABS analog
Výstup 1: vačková hřídel, výstup 2: kliková hřídel
Výstup 1: PWM 30 % – nastavitelné mezi 10 % a 30 %
CAN1 a CAN2 neustále vydávají opakující se signály sběrnice CAN.
K osciloskopovému trenažéru LK9155 se dodává bezplatná sada pracovních listů.
Toto začíná vysvětlením, jak spouštět osciloskop s pravidelnými sinusovými a trojúhelníkovými vlnami a pokrývá základy spouštění.
Studenti pak mohou pracovat na důkladném spouštění s nepravidelnými průběhy a dvěma kanálovými průběhy.
Studenti jsou požádáni, aby si procvičili spuštění osciloskopu s množstvím automobilových křivek a provedli měření z těchto křivek.
Nakonec mají studenti za úkol zachytit signály CAN sběrnice a dekódovat je.
Poskytují se poznámky učitele.
Výstupní signály v době uvolnění jsou:
Výstup 1: Sinusová vlna – proměnlivá frekvence
Výstup 1: Trojúhelníková vlna – proměnlivá frekvence
Out 1: Sinusová vlna, Out 2: nepravidelná opakující se vlna
Out 1: Vačková hřídel
Out 1: Výfukový tlak
Out 1: Tlak paliva
Výstup 1: Regulátor tlaku paliva
Výstup 1: Proud vstřikovače
Výstup 1: Senzor MAF
Výstup 1: Turbo pohon
Out 1: Kliková hřídel
Výstup 1: ABS analog
Výstup 1: vačková hřídel, výstup 2: kliková hřídel
Výstup 1: PWM 30 % – nastavitelné mezi 10 % a 30 %
CAN1 a CAN2 neustále vydávají opakující se signály sběrnice CAN.
